如何區(qū)分4腳晶振的引腳方向

常說的晶振，是石英晶體元器件中的一種。石英晶體諧振器、石英晶體振蕩器、石英晶體濾波器等均為石英晶體元器件。也有說無源晶振，有源晶振的，我們這里主要介紹一下4腳晶振引腳方向的區(qū)分。

4腳晶振有直插封裝和貼片封裝兩種.

直插4腳晶振常用尺寸有倆種:

長方形20.8*12.8MM,簡稱DIP14，正方形12.8*12.8MM，簡稱DIP08.

貼片4腳晶振常用尺寸有四種：

7050(7*5MM),5032(5*3.2MM);3225(3.2*2.5MM);2520(2.5*2.0MM)

直插晶振外觀圖

圖上所示紅色圓圈中是直角這個腳為第一腳，其他三角是圓弧角

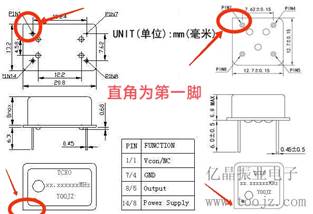

直插晶振尺寸圖

圖上所示紅色圈中是直角這個腳為第一腳，其他三角是圓弧角

貼片晶振外觀圖

圖上所示紅色圓圈中缺角的這個腳為第一腳，其他三角是直角

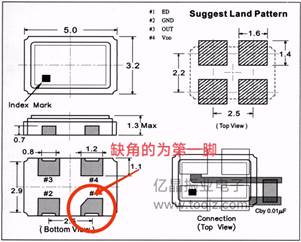

貼片晶振尺寸圖

圖上所示紅色圓圈中缺角的這個腳為第一腳，其他三角是直角

綜上所述我們只要留心觀察，找到第一腳，然后固定第一腳，其他三個腳自然到位，如有疑問可咨詢我億晶振業(yè)電子
