購買過溫補晶體振蕩器TCXO（簡稱溫補晶振）的客戶你們是不是遇到過這樣的現象，我明明買的是方波，為什么測出來的波形變形，類似正弦波等各種現象出現呢？

?

溫補晶體振蕩器TCXO（簡稱溫補晶振）有方波和正弦波兩種，常用的是方波，大約有99%的客戶用方波，僅少數客戶用到正弦波，例如做信號源就會用到正弦波。

像數字電路；頻標計時，音響視頻等都用方波。

方波特點：方波的輸出直流電壓一般是晶振電源的50%，如電源5V，方波直流電壓一般是2.5V，用萬用表可以測量

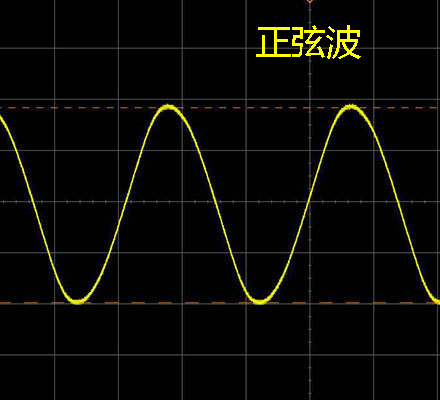

正弦波的特點：一般幅值大于1V/50歐

測試波形我們一般用示波器，而高精度的TCXO對示波器的要求也相對高一些，測試TCXO示波器需要帶寬200M以上，探頭建議400M以上，探頭很關鍵，

當您收到料測試后發現方波測出形似正弦波，或波形不標準，建議考慮一下帶寬不夠的問題，換一個帶寬200M以上，探頭400M以上的示波器來測試。

?
