石英晶體振蕩器(有源晶振)是一個完整的振蕩器，里面除了石英晶體外，還有晶體管和阻容元件。有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單（主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可），不需要復雜的配置電路。

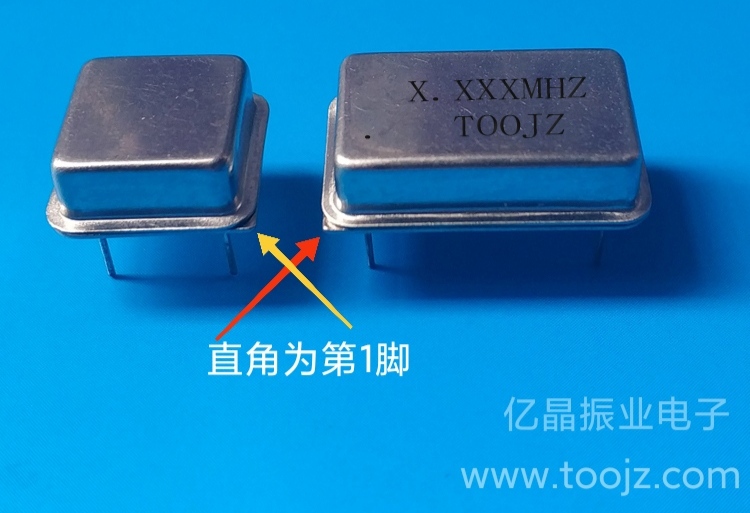

直插有源晶振型號眾多，而且每一種型號的引腳定義都有所不同，接法也不同，下面我介紹一下直插有源晶振引腳識別，以方便大家：直插型的有源晶振第一腳是直角其他三個角是弧腳，通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。

我們在采購石英晶體振蕩器（有源晶振）直插封裝時會遇到這樣兩種封裝，DIP14和DIP08.

DIP14：我們平時對它的描述是全尺寸封裝又稱長方形。

DIP08：我們平時對它的描述是半尺寸封裝又稱正方形。

不過我們要注意的是這里的14和8都是指振蕩器內部核心IC的腳位數，晶振本身是4個引腳

所以我們有源晶振DIP14和DIP08都是4腳直插晶振
