深圳市億晶振業電子為您帶來的有源晶振——高精度TCXO3.579545MHZ溫補晶振產品被廣泛應用于儀器頻標，時間標準，頻率校準等領域

高精度TCXO3.579545MHZ溫補晶振四腳型

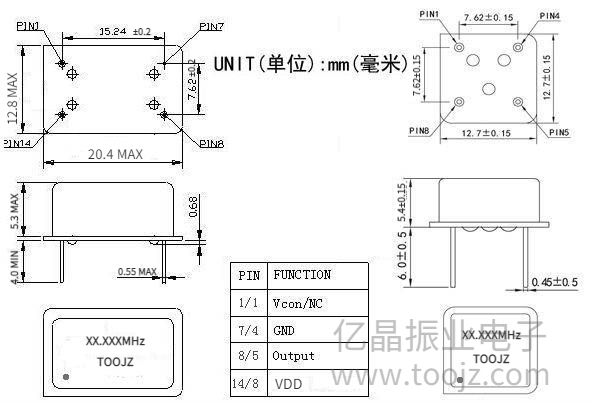

封裝：DIP14(20.8*12.8mm）

          DIP08(12.8*12.8mm)

外殼：鍍金外殼和常規外殼

輸出波形為方波,

波形特點：方波特點:方波的輸出直流電壓一般是晶振電源的50%，如電源3.3V，方波直流電壓一般是1.65V，用萬用表可測量,

電壓:常用的有兩種,3.3V和5V

微調方式:有機械微調，電壓微調，固定不可微調三種方式

機械微調的范圍（5PPM）一般常規是機械微調，面上有圓孔，經圓孔，利用專業工具結合專業測試儀器微調

電壓微調的范圍（5PPM）選購時需選購帶壓控功能的就是電壓微調

固定不可微調,選購是需選固定不調

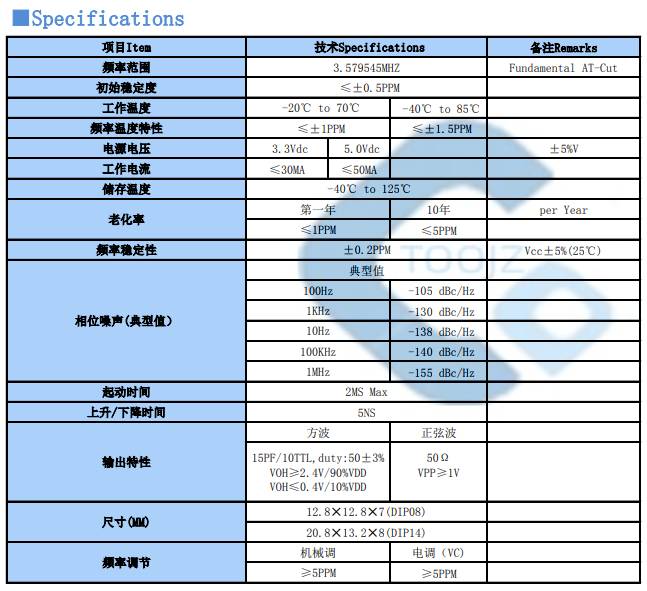

3.579545MHZ溫補晶振TCXO參數表：

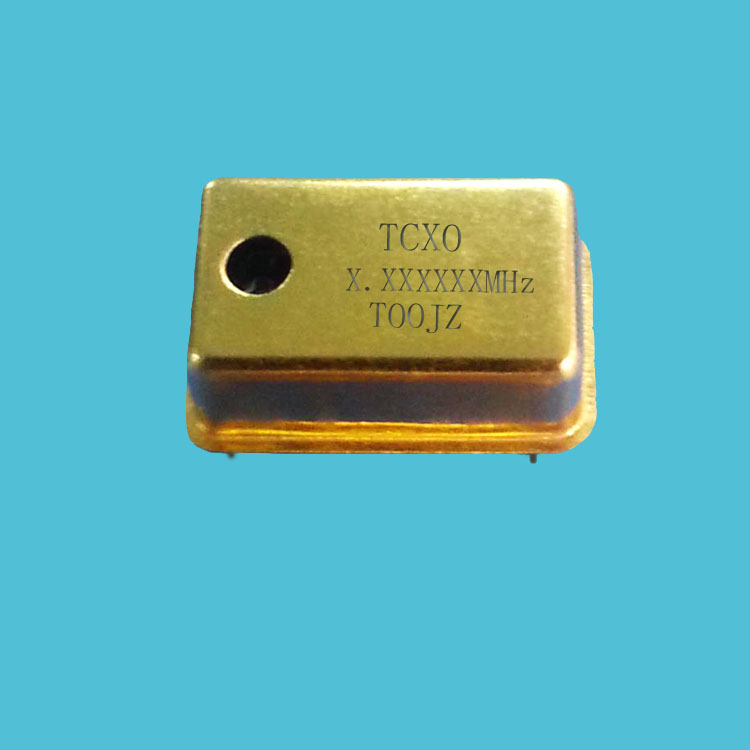

全尺寸封裝（DIP14）：四個直插腳，尺寸為20.8*12.8MM,預留有可機械微調孔?

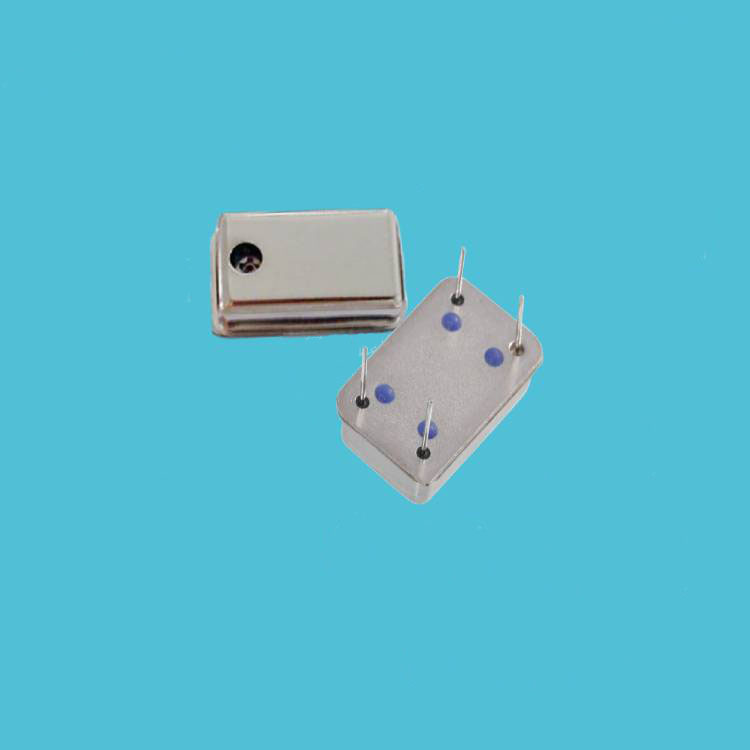

全尺寸封裝（DIP14）底視圖：四個直插腳，尺寸為20.8*12.8MM,預留有可機械微調孔

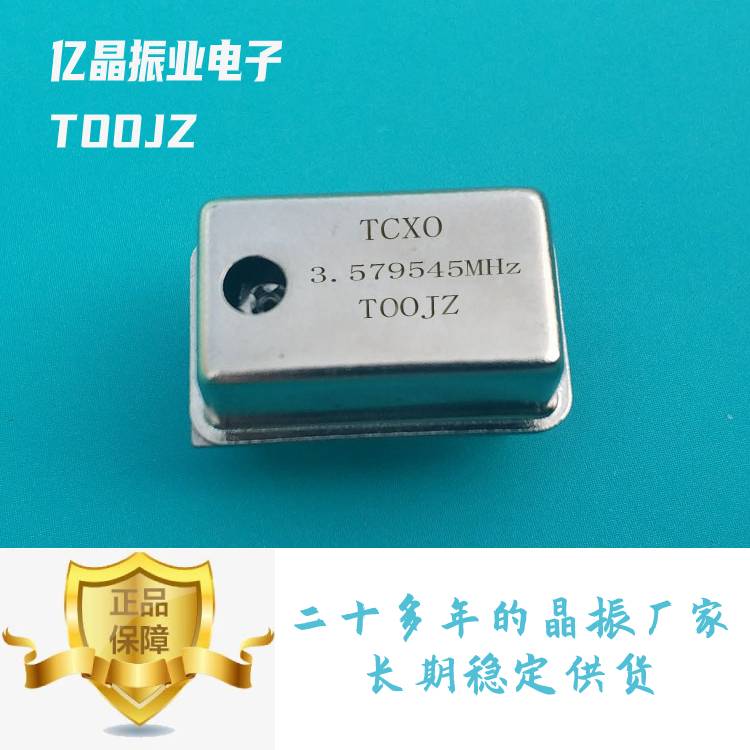

全尺寸封裝（DIP14）：鍍金外殼，四個直插腳，尺寸為20.8*12.8MM,預留有可機械微調孔

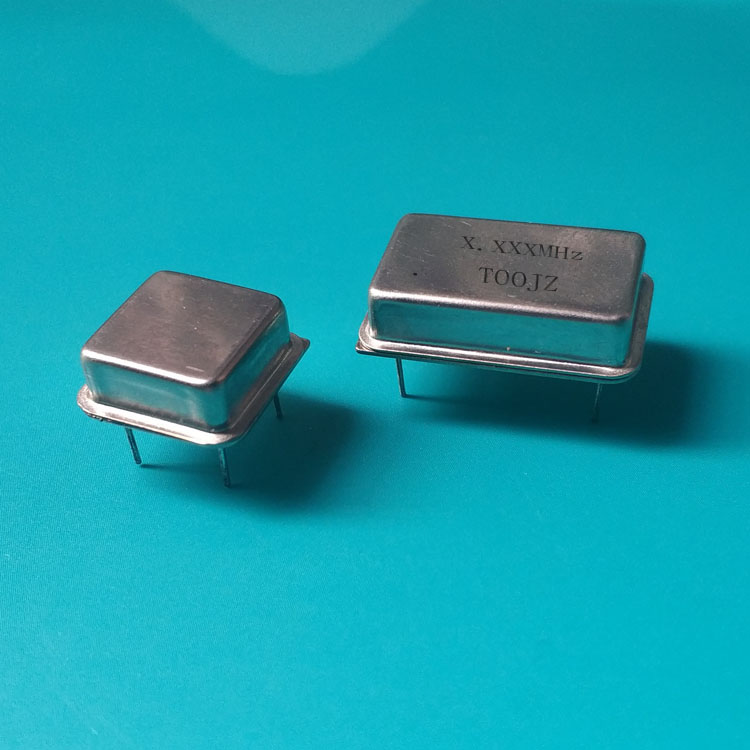

半尺寸（DIP08）:四個直插腳，尺寸為12.8*12.8MM,無微調孔

全尺寸封裝（DIP14）：四個直插腳，尺寸為20.8*12.8MM,無微調孔

方波示意圖

方波測試示意圖
