說說直插型四個腳有源溫補晶振TCXO的引腳
說說直插型四個腳有源溫補晶振TCXO的引腳
溫補晶振是溫補晶體振蕩器的簡稱，英文縮寫符號為TCXO，溫補晶振的優點在于其高精度、頻率穩定性、靈活性和廣泛的適用性。這些特點使得TCXO成為許多高端電子設備中不可或缺的組件。TCXO能夠?qū)崿F(xiàn)較高的頻率精度，常溫下可以達到±0.1ppm。被廣泛應用于無線通信、衛星導航系統、網絡設備和同步系統，儀器頻標，時間標準，頻率標準，單片機，高端影音設備等領域。
直插型四個腳溫補晶振通常的用法與常規四腳直插有源晶振一至：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。具體說明如下：

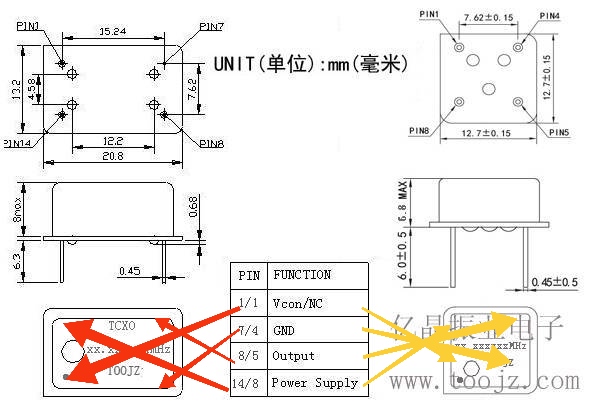

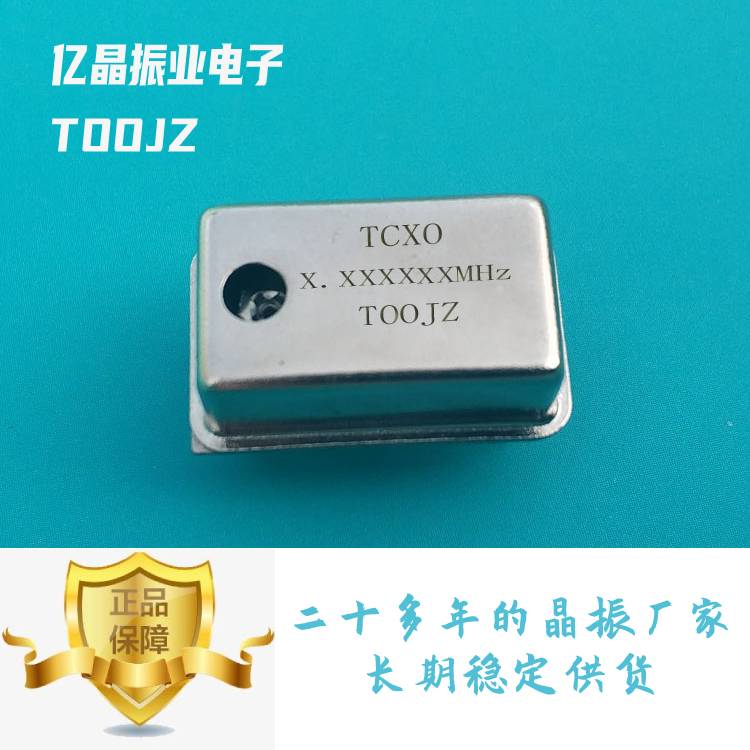

上圖左所示，DIP14長方形封裝（20.8*13.2）腳間距在（15.24*7.62），我們先找到第一腳，第一腳都是直角，常規是懸空，無需接線，當這顆晶振是帶壓控的則需要接電調，二腳就是以上圖標注的7接地，三腳就是以上圖標注的8輸出，四腳就是以上圖標注的14電壓，圖片上部分引腳展示圖是晶振面貼臺面腳向上的，所以順時針是1,7,8,14,（對應1,2,3,4，），圖片下半部分有印字字樣的是晶振腳向下面向上正放于臺面上的，所以順時針是1,14,8,7（對應1,4,3,2，）逆時鐘就是1,7,8,14,（對應1,2,3,4）

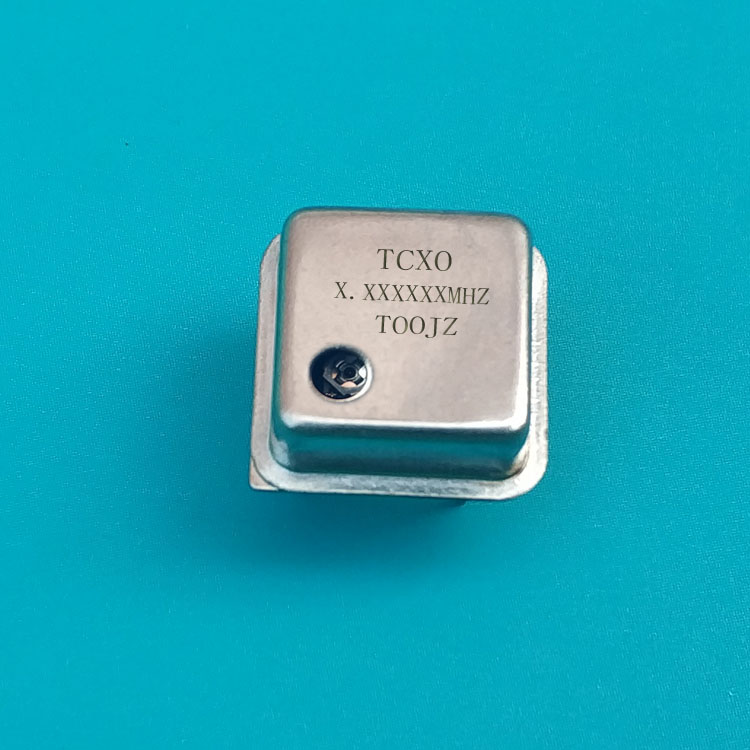

以上圖右所示，DIP08正方形封裝（12.8*12.8）腳間距在（7.6?2*7.62），我們先找到第一腳，第一腳都是直角，常規是懸空，無需接線，當這顆晶振是帶壓控的則需要接電調，二腳就是以上圖標注的4接地，三腳就是以上圖標注的5輸出，四腳就是以上圖標注的8電壓，圖片上部分引腳展示圖是晶振面貼臺面腳向上的，所以順時針是1,4,5,8,（對應1,2,3,4，），圖片下半部分有印字字樣的是晶振腳向下面向上正放于臺面上的，所以順時針是1,8,5,4（對應1,4,3,2，）逆時鐘就是1,4,5,8,（對應1,2,3,4）
