采購溫補晶振需要關注的參數

溫補晶振TCXO（溫度補償晶體振蕩器）是一種通過內置溫度補償電路抵消環境溫度變化對頻率影響的石英晶體振蕩器，能在寬溫范圍內保持高精度輸出。其核心原理是通過熱敏電阻或數字傳感器實時監測溫度，動態調整來修正頻率偏差。相比普通晶振，TCXO的頻率穩定度可提升200倍，典型精度達±0.1ppm，適用于5G基站、GPS導航、工業自動化等對時鐘穩定性要求極高的場景。那么我們在采購溫補晶振時特別需要關注頻率穩定性、頻率溫度特性、頻率調節、輸出特性等，具體說明如下：

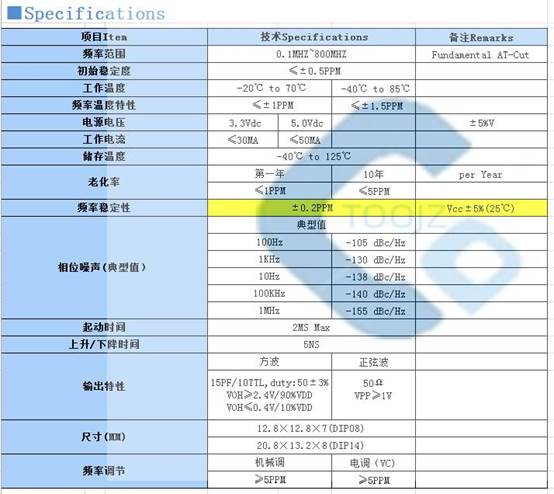

一、              頻率穩定性（圖片黃色標塊）：在標準測試條件（通常25℃、額定電壓、標準負載）下，晶振實際輸出頻率與標稱頻率的最大偏差。單位：±PPM (百萬分之幾)。數值越小，晶振出廠時越精準，系統對頻也越快。系統是否能在首次上電時就“對頻對得準”，很大程度取決于晶振的出廠頻率準確度。對于需要開機即穩定運行的領域，需要關注這一參數。

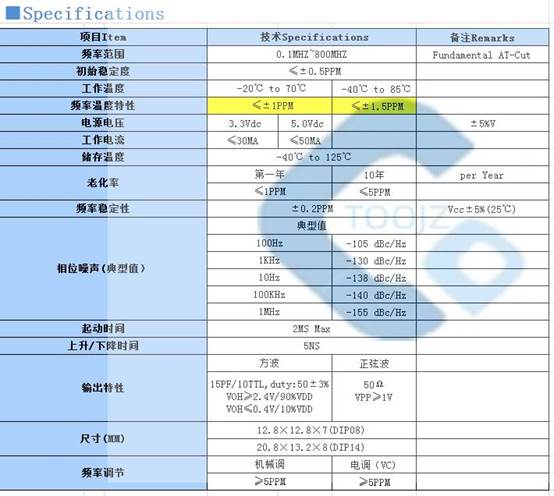

二、              頻率溫度特性（圖片黃色標塊）：又稱溫度頻差是評估其在寬溫環境下能否穩定運行。是在工作溫度范圍內，輸出頻率相對于25℃標稱頻率的最大偏移。單位：通常用±PPM表示。另外，恒溫晶振也常用±PPB表示，1PPM=1000PPB。

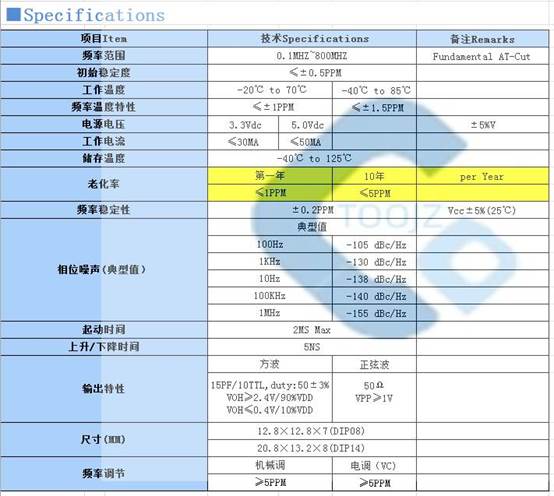

三、              老化率（圖片黃色標塊）：是影響系統長期穩定性的依據，評估晶振在長期運行中頻率漂移趨勢。單位：通常關注年老化率，±PPM/年

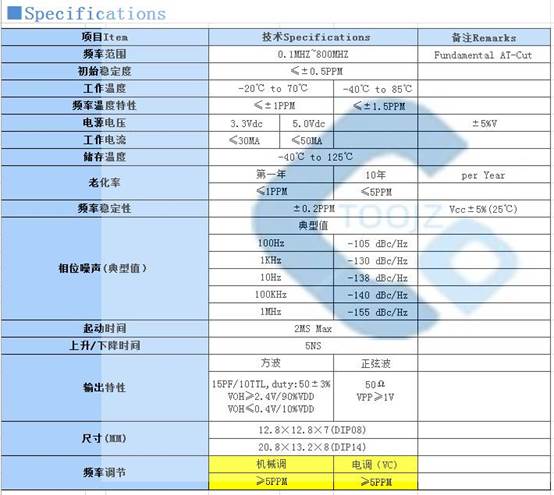

四、              頻率調節（圖片黃色標塊）：是溫補晶振特性的功能，在標注的范圍內可以通過相應的微調方式調節您需要的頻率，還可以調整因老化帶來的問題。

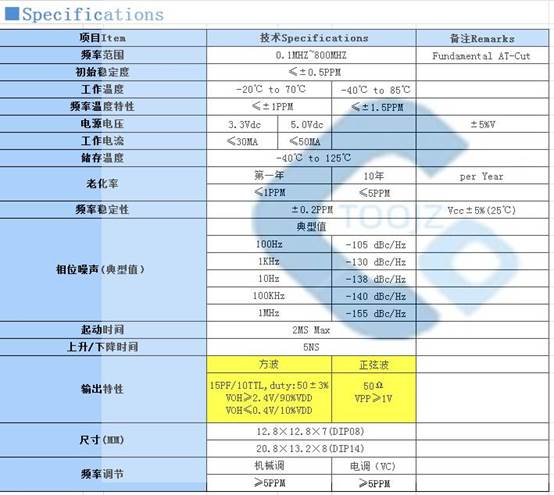

五、              輸出特性（圖片黃色標塊）：是輸出波形的的判斷依據，不同波形有不同的特點和使用場景

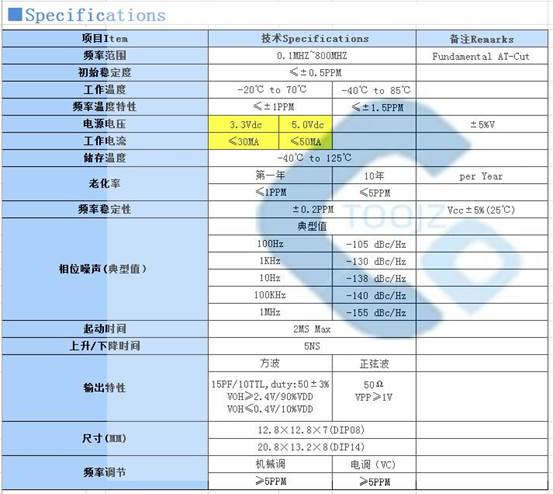

六、              電源電壓（圖片黃色標塊）：要明確需要的電壓，該指標對頻率偏差和工作電流，晶振是否能正常工作是有一定影響的。
